Mô tả sản phẩm

cácPCBA cho bộ chia USBđóng vai trò là công cụ mở rộng kết nối trung tâm cho môi trường máy tính hiện đại. Nó tích hợp bộ điều khiển trung tâm hiệu suất cao hỗ trợ USB 3.2 Gen 1/2 hoặc USB4, cung cấp nhiều cổng hạ lưu với băng thông chuyên dụng. Bo mạch có bộ điều chỉnh nguồn độc lập với khả năng bảo vệ quá dòng trên mỗi cổng, đảm bảo cung cấp điện áp 5V/3A ổn định cho các thiết bị được kết nối. Bộ điều khiển PD (Power Delivery) nâng cao quản lý điện áp/dòng điện thỏa thuận để sạc máy tính xách tay và các thiết bị ngoại vi có công suất cao. Kiến trúc chuyển mạch tinh vi cho phép mỗi cổng hạ lưu điều chỉnh tốc độ riêng, từ USB 2.0 lên đến 40Gbps. Bo mạch cũng bao gồm các IC cổng xuôi dòng tùy chọn dành cho các chức năng đầu đọc thẻ HDMI, Ethernet hoặc SD, giúp bo mạch trở nên linh hoạt cho các ứng dụng trạm nối. Thiết kế PCB nhiều lớp sử dụng dấu vết trở kháng được kiểm soát cho từng cặp vi sai để duy trì tính toàn vẹn tín hiệu trên tất cả các cổng cùng một lúc. Điốt bảo vệ ESD tích hợp bảo vệ máy chủ và các thiết bị ngoại vi khỏi hiện tượng phóng tĩnh điện. Nhỏ gọn và tiết kiệm nhiệt, PCBA này phù hợp với vỏ trung tâm di động hoặc máy tính để bàn, mang lại khả năng mở rộng đa cổng đáng tin cậy mà không mất dữ liệu hoặc sụt áp.

Màn hình PCBA

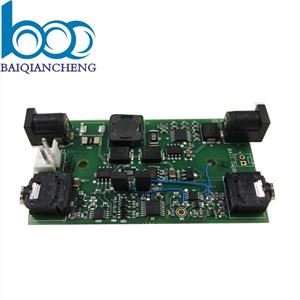

Fan Filter Main PCBA Board PCBA for Photocopier Industrial Control PCBA Assembly Services Floor-Sweeper PCBA

Sản xuất và chất lượng

Quy trình sản xuất bo mạch mở rộng USB của chúng tôi tuân theo các quy trình chất lượng nghiêm ngặt để đảm bảo hiệu suất đa cổng đáng tin cậy. Mỗi bo mạch đều trải qua Kiểm tra nội mạch (ICT) và Kiểm tra chức năng toàn diện (FCT) bằng cách sử dụng hệ thống máy chủ và các thiết bị tải USB đã hiệu chỉnh. FCT xác thực việc liệt kê bộ điều khiển trung tâm, truyền dữ liệu của mỗi cổng hạ lưu ở tốc độ định mức tối đa, đàm phán phân phối điện (nếu có), kích hoạt bảo vệ quá dòng và IC cổng hạ lưu (HDMI, Ethernet, đầu đọc SD). Độ chính xác về điện áp và khả năng điều chỉnh tải được xác minh dưới tải đầy đủ đồng thời trên tất cả các cổng.

Chúng tôi sử dụng dây chuyền SMT tiên tiến với SPI 3D, Kiểm tra quang học tự động (AOI) và tia X cho các gói BGA (bộ điều khiển trung tâm, bộ điều khiển PD). Robot có lớp phủ phù hợp có chọn lọc bảo vệ bảng mạch trong khi vẫn giữ các điểm tiếp xúc đầu nối và điểm kiểm tra tiếp xúc. Mỗi thiết bị đều vượt qua bài kiểm tra thử nghiệm 24 giờ với khả năng truyền dữ liệu liên tục và cấp nguồn trên tất cả các cổng để sàng lọc các lỗi sớm.

Chuỗi cung ứng của chúng tôi bao gồm các thỏa thuận dài hạn với bộ điều khiển trung tâm và nhà cung cấp PD IC. Thời gian thực hiện tiêu chuẩn là 5‑6 tuần đối với đơn đặt hàng số lượng lớn. Với các dây chuyền định vị có độ chính xác cao và giá kiểm tra USB chuyên dụng, chúng tôi duy trì khả năng mở rộng để đáp ứng lịch trình sản xuất thiết bị điện tử tiêu dùng trong khi vẫn đảm bảo chất lượng ổn định và giao hàng đúng thời hạn.

Quy trình sản xuất

Việc lắp ráp bo mạch trung tâm USB tốc độ cao yêu cầu trở kháng được kiểm soát và phân phối nguồn sạch. In dán hàn sử dụng bột Loại 4 với SPI để đảm bảo âm lượng ổn định trên các miếng đệm bước nhỏ của bộ điều khiển trung tâm và IC PD. Reflow được thực hiện với lò đa vùng trong điều kiện nitơ, tối ưu hóa việc làm ướt trên các thiết bị thụ động nhỏ đồng thời ngăn ngừa hiện tượng rỗng trong các gói BGA lớn. Kiểm tra bằng tia X là bắt buộc đối với tất cả các thiết bị BGA, kiểm tra độ thẳng hàng và độ rỗng. Sau khi chỉnh lại dòng, hàn có chọn lọc sẽ gắn các đầu nối USB xuyên lỗ, hộp nguồn và bất kỳ cổng HDMI/Ethernet nào. Robot phủ chọn lọc bằng rô-bốt áp dụng lớp phủ phù hợp, với công cụ mặt nạ bảo vệ các chân kết nối và điểm kiểm tra mạ vàng. Quá trình khử bảng sử dụng định tuyến bằng vật liệu nhập/dự phòng để tránh các vệt. Quá trình lắp ráp cuối cùng bao gồm việc lắp đặt mọi bộ tản nhiệt trên bộ điều khiển PD công suất cao và đèn chỉ báo LED trên đèn LED SMD. Sau đó, mỗi bo mạch sẽ trải qua quá trình lập trình cấp nguồn cho bộ điều khiển trung tâm và PD, sau đó là kiểm tra nhanh chức năng trước khi đóng gói vào túi chống tĩnh điện cùng với thẻ chỉ báo độ ẩm. Tất cả quá trình lắp ráp diễn ra trong các máy trạm an toàn ESD để bảo vệ các IC điều khiển USB nhạy cảm khỏi hư hỏng tiềm ẩn.

Q&A

Câu hỏi: Khía cạnh thiết kế nào bị bỏ qua nhiều nhất trong bộ chia USB dẫn đến lỗi tại hiện trường?
A:Khía cạnh bị bỏ qua nhất làtách rời không đủ cho quá độ tải đột ngột. Khi người dùng cắm nóng một thiết bị có công suất cao (chẳng hạn như ổ SSD di động), dòng điện tăng vọt tức thời có thể gây ra hiện tượng sụt giảm điện áp khiến bộ điều khiển trung tâm hoặc các thiết bị hạ lưu khác bị reset. MỘTPCBA cho bộ chia USBphải có một dãy tụ gốm có ESR thấp được phân bố gần mỗi cổng, cùng với một tụ điện điện phân số lượng lớn ở đầu vào. Chúng tôi xác minh điều này trong quá trình thiết kế bằng cách đưa tải theo bước 2A và đo độ sụt điện áp; hội đồng quản trị phải nằm trong khoảng 5% danh nghĩa. Điều này thường bị bỏ qua bởi mô phỏng đơn giản.

Hỏi: Làm cách nào để bạn kiểm tra sự tuân thủ PD (Power Delivery) mà không làm hỏng bo mạch?
Trả lời:Chúng tôi sử dụng mộtbồn rửa PD có thể lập trìnhtrong thời gian FCT. Bảng mạch được kết nối với nguồn yêu cầu mọi mức điện áp từ 5V đến 20V theo từng bước. Bộ điều khiển PD trên bo mạch phải điều chỉnh chính xác từng điện áp và cung cấp dòng điện định mức mà không bị mất ổn định. Sau đó, một bồn rửa khác sẽ mô phỏng một thiết bị bị lỗi yêu cầu điện áp không hợp lệ; hội đồng quản trị phải từ chối nó và ở trong giới hạn an toàn. Điều này đảm bảo cả tính tuân thủ và độ mạnh mẽ mà không cần đến bộ phân tích giao thức đắt tiền trên mỗi dây chuyền.

Câu hỏi: Với rất nhiều cổng, làm cách nào để ngăn chặn nhiễu xuyên âm giữa các làn USB liền kề?
Trả lời:Bí mật làsự tách biệt vật lý trong bố cục. Chúng tôi định tuyến các cặp tốc độ cao với độ cao điện môi tối thiểu cách nhau gấp 2 lần và mỗi cặp được nối đất bằng hàng rào dọc theo toàn bộ chiều dài. Ngoài ra, chúng tôi chỉ định các lớp định tuyến khác nhau cho các cổng liền kề – cổng 1 ở lớp trên cùng, cổng 2 ở lớp bên trong, v.v. Kiểm tra biên FCT (được mô tả trước đó) cũng đóng vai trò như màn hình nhiễu xuyên âm: chúng tôi đồng thời truyền các mẫu ngược pha trên các cặp lân cận và xác minh lỗi bit 0.
