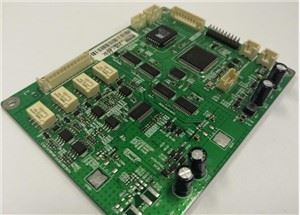

1. Yêu cầu vật liệu hàn
Việc lựa chọn vật liệu hàn là điều cần thiết để đảm bảo kết nối đáng tin cậy giữa các bộ phận và tấm lót PCB.
Các vật liệu hàn thường được sử dụng bao gồm:
- Chất hàn không chì-không chì (Sn-Ag-Cu)– được sử dụng rộng rãi để tuân thủ các quy định về môi trường như RoHS.
- Chất hàn có chì (Sn-Pb)– đôi khi được sử dụng trong các ứng dụng công nghiệp hoặc di sản cụ thể.
Chất hàn được sử dụng trong sản xuất PCBA phải đáp ứng các yêu cầu sau:
- Thành phần hợp kim ổn định
- Độ thấm ướt và khả năng hàn tốt
- Hàm lượng tạp chất thấp
- Tuân thủ các tiêu chuẩn môi trường (chẳng hạn như RoHS)
2. Yêu cầu về chất lượng mối hàn
Một mối hàn đủ tiêu chuẩn phải có các đặc điểm sau:
Bề mặt mịn và sáng bóng
Độ phủ mối hàn thích hợp trên các miếng đệm và dây dẫn thành phần
Làm ướt tốt và liên kết cơ học mạnh mẽ
Không có vết nứt, khoảng trống hoặc ô nhiễm
3. Các khuyết tật hàn thường gặp cần tránh
Trong quá trình lắp ráp PCBA, một số khuyết tật hàn phải được kiểm soát chặt chẽ, bao gồm:
- Mối hàn nguội- do sưởi ấm không đủ
- Cầu hàn– mối hàn dư thừa tạo ra các kết nối ngoài ý muốn
- Hàn không đủ– Kết nối điện và cơ yếu
- bia mộ– một bên của bộ phận nâng lên trong quá trình chỉnh lại dòng
- Bóng hàn– Các hạt hàn nhỏ xung quanh khớp
Kiểm soát và kiểm tra quy trình nghiêm ngặt giúp ngăn ngừa những vấn đề này.
4. Kiểm soát nhiệt độ trong quá trình hàn
Cấu hình nhiệt độ thích hợp là điều cần thiết trong quá trình hàn nhưhàn nóng chảy lạiVàhàn sóng.
- Yêu cầu nhiệt độ nóng chảy lại điển hình:
- Giai đoạn làm nóng trước: tăng nhiệt độ dần dần
- Giai đoạn ngâm: kích hoạt từ thông
- Nhiệt độ cao nhất: thông thường235 độ –250 độcho chất hàn không chì-
- Giai đoạn làm mát: làm mát có kiểm soát để đảm bảo các mối hàn chắc chắn
5. Kiểm tra và kiểm soát chất lượng
Để đảm bảo chất lượng mối hàn, các nhà sản xuất PCBA thường thực hiện nhiều bước kiểm tra, bao gồm:
- AOI (Kiểm tra quang học tự động)
- kiểm tra bằng tia X-cho các mối hàn ẩn như linh kiện BGA
- Kiểm tra chức năngđể xác minh hiệu suất điện
- Các quy trình kiểm tra này giúp xác định sớm các khuyết tật hàn và đảm bảo chất lượng sản phẩm đáng tin cậy.
Phần kết luận
Hàn-chất lượng cao là điều cần thiết để sản xuất PCBA đáng tin cậy. Bằng cách lựa chọn vật liệu hàn thích hợp, kiểm soát quy trình hàn và thực hiện các quy trình kiểm tra nghiêm ngặt, nhà sản xuất có thể đảm bảo các mối hàn chắc chắn, đáng tin cậy và cải thiện hiệu suất tổng thể của các sản phẩm điện tử.
